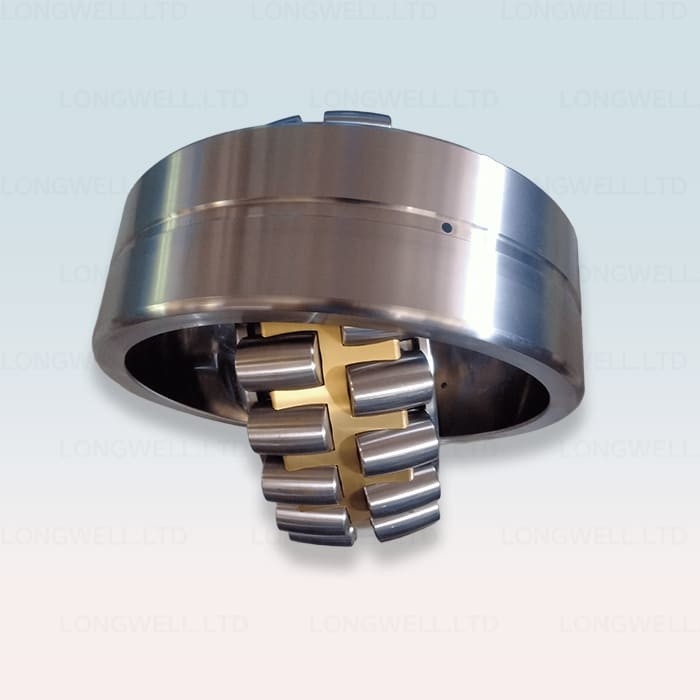

3G3760HY Rameau de pompe à boue

Qu'est-ce que le roulement principal 3G3760HY du vilebrequin de pompe à boue ?

Les roulements à rouleaux cylindriques à une rangée avec cage se composent d'une bague intérieure, de bagues extérieures, d'un rouleau cylindrique et d'une cage. Les anneaux extérieurs ont des nervures rigides des deux côtés ou sans nervures, les anneaux intérieurs ont une ou deux nervures rigides ou sont conçus sans nervures.

La cage empêche les rouleaux cylindriques d'entrer en contact les uns avec les autres lors du roulage.

Les roulements à rouleaux cylindriques avec cage ont une rigidité élevée, ils peuvent résister à une charge radiale élevée et, grâce à la cage, ce type de roulement est plus adapté aux vitesses plus élevées que les conceptions à complément complet.

Les roulements portant le suffixe E ont une capacité de charge plus élevée grâce à une optimisation de la conception interne et conviennent à des situations de travail à capacité de charge plus élevée.

Comment installer l'arbre de pignon et les roulements ?

1 Installez les bagues intérieures du roulement de pignon sur l'arbre de pignon en chauffant à 300 °F dans un bain d'huile, un four électrique ou un radiateur de roulement à induction. Attendez que les courses refroidissent avant de continuer.
2 Installez les bagues extérieures des roulements de pignon sur les supports de roulements à l'aide d'un ajustement coulissant.
3 Placez l'arbre de pignon dans la pompe avant d'installer les ensembles de support de roulement. Assurez-vous que l'arbre du pignon est correctement soutenu avant de continuer.
4 Faites glisser les ensembles de support de roulement et les joints sur l'arbre de pignon et dans le cadre de la pompe, en faisant preuve de prudence lorsqu'ils rencontrent la bague intérieure.
5 Installez le joint d'huile de pignon et sa bague sur l'arbre de pignon.

Comment installer les bielles et les roulements ?

1 Chauffez les bielles et les roulements dans un four électrique ou un bain d'huile à 200°F. Chaque roulement se compose de 3 parties (bague extérieure, bague intérieure et rouleaux), qui doivent être maintenues ensemble sous forme d'ensembles.
2 Réinstallez l'épaulement du roulement sur le vilebrequin.
3 Faites glisser le roulement chauffé sur le vilebrequin avec la bague libre en tête.
4 Installez le dispositif de retenue interne pour verrouiller le roulement en place.
5 Remettez les bielles en position sur le vilebrequin, en faisant attention à ne pas cogner ou endommager l'engrenage principal.
6 Fixez la bielle en position en installant le dispositif de retenue du roulement extérieur.
7 Réinstallez les roulements principaux conformément à 5.3.4.
8 Réinstallez le vilebrequin dans le châssis moteur conformément à 5.3.6.

Comment installer le roulement principal ?

1 Réinstallez les bielles selon 5.3.3 et vérifiez que les extrémités du vilebrequin et les roulements sont exempts de graisse.
2 Réinstallez les joints du roulement principal.
3 Installez les roulements principaux dans les supports de roulement. Fixez à l’aide de l’anneau de retenue extérieur.
4 Faites glisser le roulement principal et le support sur le cône.
5 Installez la retenue intérieure du roulement principal et boulonnez toutes les fixations conformément au tableau des couples de serrage, page 53.

Les numéros de pièces pour la pompe à boue :

NU2148X3 M/C9 32848HU
23176CAQ4/C9W33 3003776QU1Y
NFP 6/723.795 Q4/C9 229/723QU
NNAL 6/209.55/W33X 154942
NU 3238X2 M 32738H
23256 CAK/W33 3153256H
NUP 6/558.8 Q4 929/558.8QK
NNAL 6/158.75 Q4/W33X 154932QU
24036CA/C3W33 3G4053136H
HM256849/HM256810/C9 97960U1
NFP 6/596.9/C9-1 228/596.9QU1
NNAL6/174.625-2 Q/C9W33YA 154835QUIK
24040/C3W33 3G4003140Y
3506/333.375/C9-1 97967U1
NFP 6/647.7 Q/P69-1 E228/647.7QU1
NNAL 6/180.975 Q/P69-1W33XYA E154936QU1
23144CA/P63W33 3E3053744H
3506/368.249/P6C9-1 E97974U1
NFP 38/666.75X3 Q/P69 E228/666.75QU
NNAL 6/187.325 Q/P69W33YA E154937QUK
24052 CA/C3W33 3G4053152H
3506/381/C9 97976UK
NFP 6/723.795 Q4/C9-1 229/723QU1
NNAL 6/209.55 Q4/C9W33X 154942QU
23156/P63W33 3E3003756Y
3506/409.575/P69 E97982U
NUP 6/812.8Q/P69 E929/812.8QU
NNAL 6/228.6 Q4/P69W33X E154846QU
NU 3052/C9 3032152U
24072/W33 4003172Y
NUP 6/838.2 Q/P69 E929/838.2QU
NNAL 6/256.184 Q/C9YA 254951QU
NU 3040X3 ER/C9 32840EU
24056 CA/C9W33 4053156HU
NUP 6/558.8 Q4/C9 929/558.8QU1
NNAL 6/177.8-2 Q4/C9W33XYA 254936QU1
NU 3044X3 ER/C9 32844EU
23160 CAIC9W33 3053760HU
NUP 6/711.2 Q/P69YB E928/711.2QUY
NNAL 6/206.375 Q4/C9W33 254941QU2K
NU 3220 M/P69 E3032220HU
23224 CAK/C3W33 3G3153224H
NFP 6/292.1 M/P69W33 E22958HUK
NNAL 6/69.85 M/C5W33XYA 5G254914HK
NU 2344 M/C9YA4 32644U
23564 CA/C9W33 3003264UY
NUP6/840/C9 929/840U
NU 2324 EM/C9 32624HU
NU2344M/C9YA4 32644U
23160/C9W33 3003760UY
NUP19/710/C9W33 10929/710U
NU 2322 EM/C9 32622U
NU 2336 M/C9YA4 32636HU
23156/C9W33 3003756UY
NUP19/630/C9 10929/630U
NU 2320 M/C9 32620HU
NU2324EM/C9 32624HU
22248 CA/C9W33 53548HU
NUP 29/530/CNP 20929/530U
NU 2314 M 32614H
NU2322EM/C9 32622U
22240 CA/C3W33 3G53540H
NUP 2992 2092992
NU 2312E 32612E
NJ 6/203.2 M/C9W33 42941HUK
NU 6/341.3M 32948H
NU 6/266.6 Q4/C9YB4 CG329/266.6QUY
NU 6/292.1 M/C9W33YA 32958HUK
NFP 6/292.1 M/C9W33.YA 22958HUK1
NU 6/358.775 Q4/C9YB4 CG329/358.775.QUY
NFP 6/393.7 M/C3W33 3G229/393.7HK
NUP 6/393.7 Q/C9W33YA 92979QUK
NUP 6/393.7 M/C9W33YA 92979HUK
NFP 6/393.7 AQ/HCC9W33 2297SQUY
NF 6/406.362 Q/HCP69W33YA E12981SQUK
N 6/406.362 Q/P69W33 E2981QUK
N 6/406.362M/C9W33YA 22981HUK
NUP 1892 Q/C9 1092892QU
NUP 6/469,9 T4 929/469,9Q
NUP 6/508 Q4NUP 929/508Q
6/546.1 Q4/C9 929/546.1QU
NFP 6/558.8 Q4/C9 228/558.8QU
NUP 6/571,5 T4 929/571,5Q
NFP 6/596.9Q4/C9 228/596.9QU
NUP 6/596.9 Q4/C9 929/596.9QU
NUP 6/666.75 Q4/C9 929/666.75QU
NUP 6/673.1 Q4 929/673.1Q
NUP 6/673.1 Q4/YA 929/673.1QK
NUP 6/711.2 Q4 929/711.2Q
NUP 6/762 Q/C9 929/762QU
NU 3228X2 M/C9 32828U
23138 CA/C3W33 3G3053738H
NUP 464779 Q4/C9YA4 92984QU
NNAL 6/101.6 Q4/C5W33XYA2 5G354920Q
NU 3036X2 M/C4 4G32836H
23148/C3W33 3G3003748Y
NUP464775 Q4/C9YA4 928/508QU
NNAL 6/177.8-1 Q4/C5W33XYA2 5G254735Q
NU 3040X3 M/C4 4G32840H
24056 CA/C3W33 3G4053156H
NUP 464744 Q4/C9 929/558.8QU
NNAL 6/177.8-2 Q4/C5W33XYA2 5G254936Q
NU 3044X3 M/C4 4G32844H
24060 CA/C3W33 3G4053160H
NUP 464776 Q4/C9YA4 928/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3044X3 MC4 4G32844H
23160/C3W33 3G3003760Y
NUP 464777 Q4/C9YA4 929/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3152 M/C4 C4G3032752H
23172 CA/C9W33 3053772HU
NUP19/800X2 Q4/C9 10929/800QU
NNAL 6/230 Q4/C4YA2 4G154946Q
NU3036X2 M/C9-1 CG32836HU1
24056 CA/C3W33 3G4053156H
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23136/W33 3003736Y
352960X2 97860U
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23140/W33 3003740Y
352064X2 2097164
NFP 38/630 T4 30228/630Q
NAL 4034/C9 4104134U
NU 3040X3 M/C9 CG32840HU
24064 CA/W33 4053164H
NFP38/630 Q4 30228/630Q
NAL 6034X2 M/C9W33X 154734HU
23144CA/W33 3003744Y
352072X2/C9 207172U
NFP38/666.75X3 Q4 228/666.75Q
NAL 4036/C9 4104136U
NU 3044X3 M/C91 32844HU
24072CA/W33 4056172H
NFP 38./666.75X3 Q4 228/666.75Q
NNAL 6036X2-2 M/C9W33X CG154836HU
