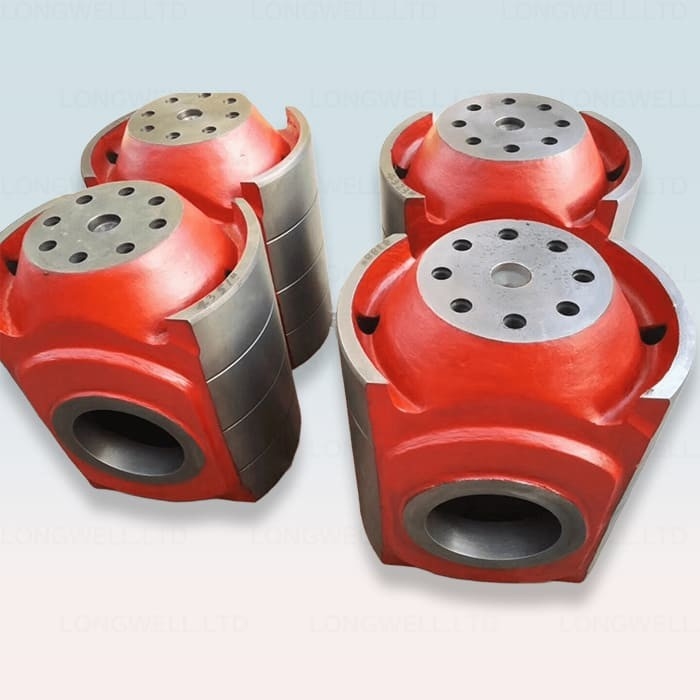

AH1301010401 pompe à boue à tête croisée

Qu'est-ce que le pompe à boue Bomco Crosshead?

La tête croisée est un système qui crée un mouvement linéaire réciproque dérivé du mouvement rotatif de l'arbre à manivelle à travers la tige de connexion.Le mouvement réciproque de la tête transversale est appliqué au piston via la tige d'extension.

Une tête croisée est un mécanisme utilisé dans les grands moteurs à rotation tournante pour éliminer la pression latérale sur le piston.La tête transversale de la pompe à boue produite par notre société est faite de haute qualité résistant à l'usure avec des techniques spécialesIl présente peu de déformation, une précision plus élevée et une tolérance très faible.

La tête transversale est la partie critique de l'extrémité de puissance de la pompe à boue. Elle glisse dans les plaques de guidage supérieures et inférieures, motivant la barre de traction intermédiaire à fournir la force motrice à l'extrémité hydraulique.Une de ses extrémités fixe la barre de tir intermédiaireLa cavité relie la petite extrémité de la tige de connexion par une broche à tête transversale.

Quel est le matériau de la tête croisée?

Le matériau de la tête transversale est en fonte noduleuse avec une résistance à l'extension supérieure à 600 MPa, ce qui garantit une forte intensité et une résistance aux abrasifs.

La différence entre les têtes croisées dans le système métrique et le système britannique est le trou de vis.

Pour garantir un contact étroit, la surface de contact entre le trou de forage de la tête transversale et la surface conique de la broche transversale doit être supérieure à 75%.

Quelles sont les caractéristiques de la pompe à boue Bomco Crosshead?

La tête transversale est de haute précision, de dimension précieuse et sans déformation.de sorte que la concentricité peut être réglée en ajoutant de l'espace sous le guide inférieurLes boulons de bride avec encastrement en trou d'épingle sont utilisés pour connecter la tête transversale à la tige d'extension.

Le mode de pompe à boue de BOMCO, Rongsheng, HongHua, pompe à boue F500, pompe à boue F1000, pompe à boue F1300, pompe à boue F1600.
